Cерия JP SS — Технические характеристики бочкового насоса

---

Модели бочковых и контейнерных насосов Jessberger Pumps серии JP PVDF:

Насос		JP SS L	JP SS R	JP SS MS R
	Тип рабочего колеса	L	R	R
	Категория взрывозащиты	да	да	да
	Диаметр погружной части насоса до, мм	41	41 / 50	41
	Температура жидкости до, ⁰С	90 или 120 (опция)	90 или 120 (опция)	90
	Материал насоса	SS 316 Ti	SS 316 Ti	SS 316 Ti
	Материал вала	SS 316 Ti	SS 316 Ti	SS 316 Ti
	ETFE или SS (опция)	ETFE или SS (опция)	ETFE или SS (опция)
	Длина погружной части, мм	700, 1 000, 1 200, 1 500,1 800,  2 100, 2 400, 2 700, 3 000	700, 1 000, 1 200, 1 500,1 800, 2 100, 2 400, 2 700, 3 000	700, 1 000, 1 200, 1 500,1 800, 2 100, 2 400, 2 700, 3 000
	Выход под шланг	1″ (3/4″ и 1 1/4″ под заказ)	1″ (3/4″ и 1 1/4″ под заказ)	1″ (3/4″ и 1 1/4″ под заказ)

Выбор привода для насосов бочковых и контейнерных Jessberger Pumps серии JP SS



Привод						Рабочие характеристики насоса
	Электродвигатель общепромышленный	JP-160				Тип рабочего колеса	L	R
	Мощность, Вт	400	400	400	400	Подача* до, л/мин.	61	82
	Напряжение, В	230	230	230	230	Напор* до, м в.ст.	20	9
	Частота, Гц	50	50	50	50	Вязкость до, мПа*с	400	400
	Класс защиты	IP24	P24	IP24	IP24	Плотность до, кг/дм³	1,3	1,3
	Вес, кг	2,9	2,9	2,9	2,9
	Защита от перегрузки	да	да	да	да
	Регулятор скорости вращения	да	да	нет	нет
	НВО	да	нет	да	нет
	Электродвигатель общепромышленный	JP-164				Тип рабочего колеса	L	R
	Мощность, Вт	400				Подача* до, л/мин.	55	66
	Напряжение, В	24				Напор* до, м в.ст.	15	7,5
	Класс защиты	IP24				Вязкость до, мПа*с	300	300
	Вес, кг	2,9				Плотность до, кг/дм³	1,3	1,3
	Защита от перегрузки	да
	Электродвигатель общепромышленный	JP-180				Тип рабочего колеса	L	R
	Мощность, Вт	600	600	600	600	Подача* до, л/мин.	74	93
	Напряжение, В	230	230	230	230	Напор* до, м в.ст.	26	11
	Частота, Гц	50	50	50	50	Вязкость до, мПа*с	600	600
	Класс защиты	IP24	IP24	IP24	IP24	Плотность до, кг/дм³	1,5	1,5
	Вес, кг	3,6	3,6	3,6	3,6
	Защита от перегрузки	да	да	да	да
	Регулятор скорости вращения	да	да	нет	нет
	НВО	да	нет	да	нет
	Электродвигатель общепромышленный	JP-280				Тип рабочего колеса	L	R
	Мощность, Вт	825	825	825	825	Подача* до, л/мин.	83	112
	Напряжение, В	230	230	230	230	Напор* до, м в.ст.	37	16
	Частота, Гц	50	50	50	50	Вязкость до, мПа*с	1000	1000
	Класс защиты	IP24	IP24	IP24	IP24	Плотность до, кг/дм³	1,9	1,9
	Вес, кг	3,6	3,6	3,6	3,6
	Защита от перегрузки	да	да	да	да
	Регулятор скорости вращения	да	да	нет	нет
	НВО	да	нет	да	нет
	Электродвигатель общепромышленный	JP-360				Тип рабочего колеса	L	R
	Мощность, Вт	600		600		Подача* до, л/мин.	74	93
	Напряжение, В	230		230		Напор* до, м в.ст.	26	11
	Частота, Гц	50		50		Вязкость до, мПа*с	600	600
	Класс защиты	IP55		IP55		Плотность до, кг/дм³	1,5	1,5
	Вес, кг	5,5		5,5
	Защита от перегрузки	да		да
	Регулятор скорости вращения	да		да
	НВО	да		нет
	Электродвигатель общепромышленный	JP-380				Тип рабочего колеса	L	R
	Мощность, Вт	825		825		Подача* до, л/мин.	83	112
	Напряжение, В	230		230		Напор* до, м в.ст.	37	16
	Частота, Гц	50		50		Вязкость до, мПа*с	1000	1000
	Класс защиты	IP55		IP55		Плотность до, кг/дм³	1,9	1,9
	Вес, кг	6		6
	Защита от перегрузки	да		да
	Регулятор скорости вращения	да		да
	НВО	да		нет
	Электродвигатель взрывозащищенный	JP-400				Тип рабочего колеса	L	R
	Мощность, Вт	550		550		Подача* до, л/мин.	71	97
	Напряжение, В	230		230		Напор* до, м в.ст.	20	11
	Частота, Гц	50		50		Вязкость до, мПа*с	600	600
	Взрывозащита	II 2G Ex de IIA T6		II 2G Ex de IIA T6		Плотность до, кг/дм³	1,5	1,5
	Класс защиты	IP54		IP54
	НВО	да		нет
	Электродвигатель взрывозащищенный	JP-440				Тип рабочего колеса	L	R
	Мощность, Вт	400		400		Подача* до, л/мин.	61	82
	Напряжение, В	230		230		Напор* до, м в.ст.	20	9
	Частота, Гц	50		50		Вязкость до, мПа*с	400	400
	Взрывозащита	II 2G Ex db IIC T6Gb		II 2G Ex db IIC T6Gb		Вязкость до, мПа*с	1,3	1,3
	Класс защиты	IP55		IP55
	Вес, кг	5,5		5,5
	НВО	да		нет
	Электродвигатель взрывозащищенный	JP-460				Тип рабочего колеса	L	R
	Мощность, Вт	640		640		Подача* до, л/мин.	74	93
	Напряжение, В	230		230		Напор* до, м в.ст.	26	11
	Частота, Гц	50		50		Вязкость до, мПа*с	600	600
	Взрывозащита	II 2G Ex db IIC T6Gb		II 2G Ex db IIC T6Gb		Плотность до, кг/дм³	1,5	1,5
	Класс защиты	IP55		IP55
	Вес, кг	6		6
	НВО	да		нет
	Электродвигатель взрывозащищенный	JP-480				Тип рабочего колеса	L	R
	Мощность, Вт	825		825		Подача* до, л/мин.	83	112
	Напряжение, В	230		230		Напор* до, м в.ст.	37	16
	Частота, Гц	50		50		Вязкость до, мПа*с	1000	1000
	Взрывозащита	II 2G Ex db IIC T6 Gb		II 2G Ex db IIC T6 Gb		Плотность до, кг/дм³	1,9	1,9
	Класс защиты	IP55		IP55
	Вес, кг	6,5		6,5
	НВО	да		нет
	Пневмопривод	JP-Air1				Тип рабочего колеса	L	R
	Мощность, Вт	300				Подача* до, л/мин.	60	78
	Рабочее давление до, бар	6				Напор* до, м в.ст	13	9
						Вязкость до, мПа*с	400	400
						Плотность до, кг/дм³	1,3	1,3
	Пневмопривод	JP-Air2				Тип рабочего колеса	L	R
	Мощность, Вт	600				Подача* до, л/мин.	66	80
	Рабочее давление до, бар	6				Напор* до, м в.ст.	13	9
						Вязкость до, мПа*с	400	400
						Плотность до, кг/дм³	1,3	1,3
	Пневмопривод	JP-Air3				Тип рабочего колеса	L	R
	Мощность, Вт	400				Подача* до, л/мин.	71	91
	Рабочее давление до, бар	6				Напор* до, м в.ст	25	13
						Вязкость до, мПа*с	600	600
						Плотность до, кг/дм³	1,5	1,5

* определено на воде 20 °C с выходом под шланг 1″ и шестеренчатым расходомером. Точность измерений ±5%.

Кривые производительности химических бочковых и контейнерных насосов Jessberger Pumps JP SS (рабочие кривые):

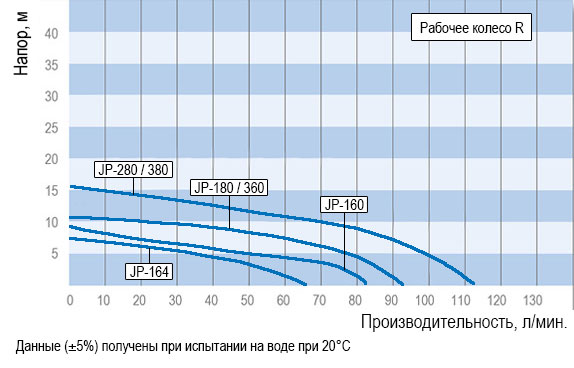

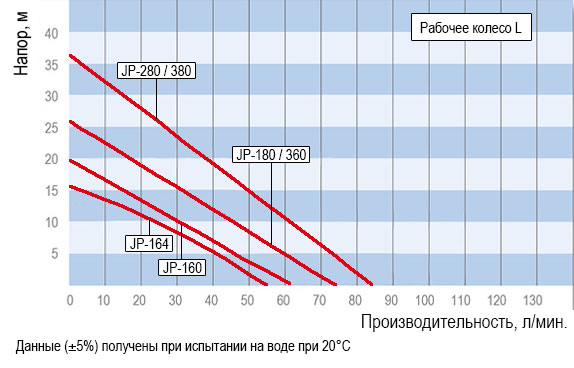

для моделей с общепромышленными электродвигателями и напорным рабочим колесом L (импеллером)	для моделей с общепромышленными электродвигателями и производительным рабочим колесом R (ротором)

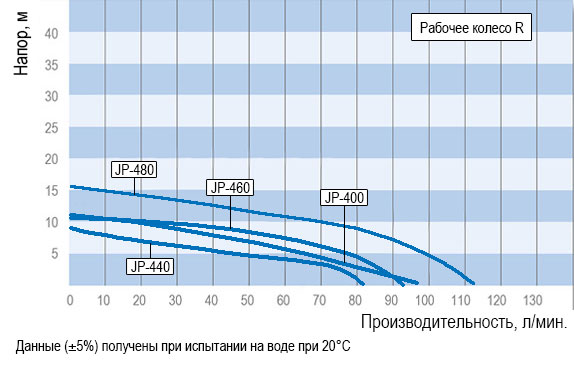

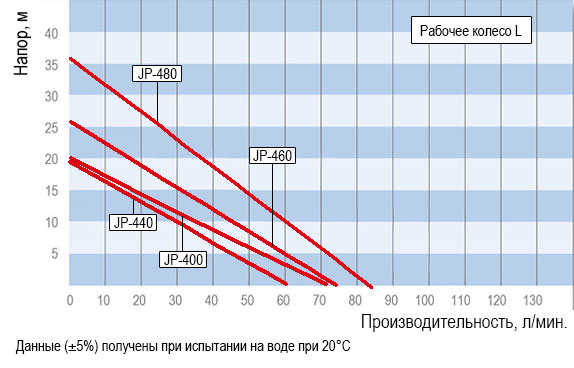

для моделей со взрывозащищенными электродвигателями и напорным рабочим колесом L (импеллером)	для моделей со взрывозащищенными электродвигателями и производительным рабочим колесом R (ротором)

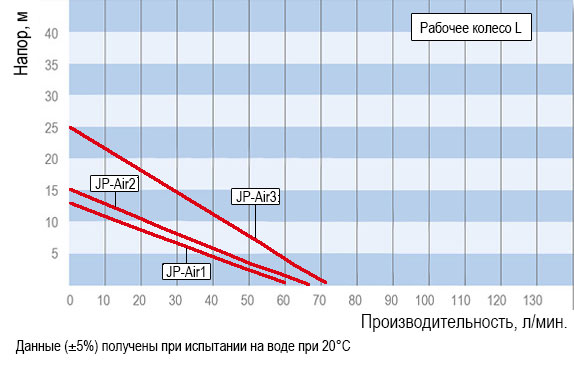

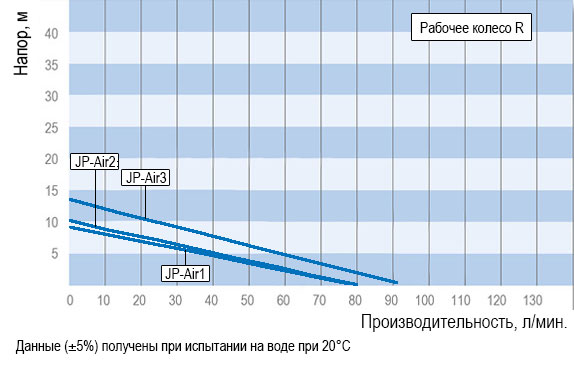

для моделей с пневмоприводами и напорным рабочим колесом L (импеллером)	для моделей с пневмоприводами и производительным рабочим колесом R (ротором)
